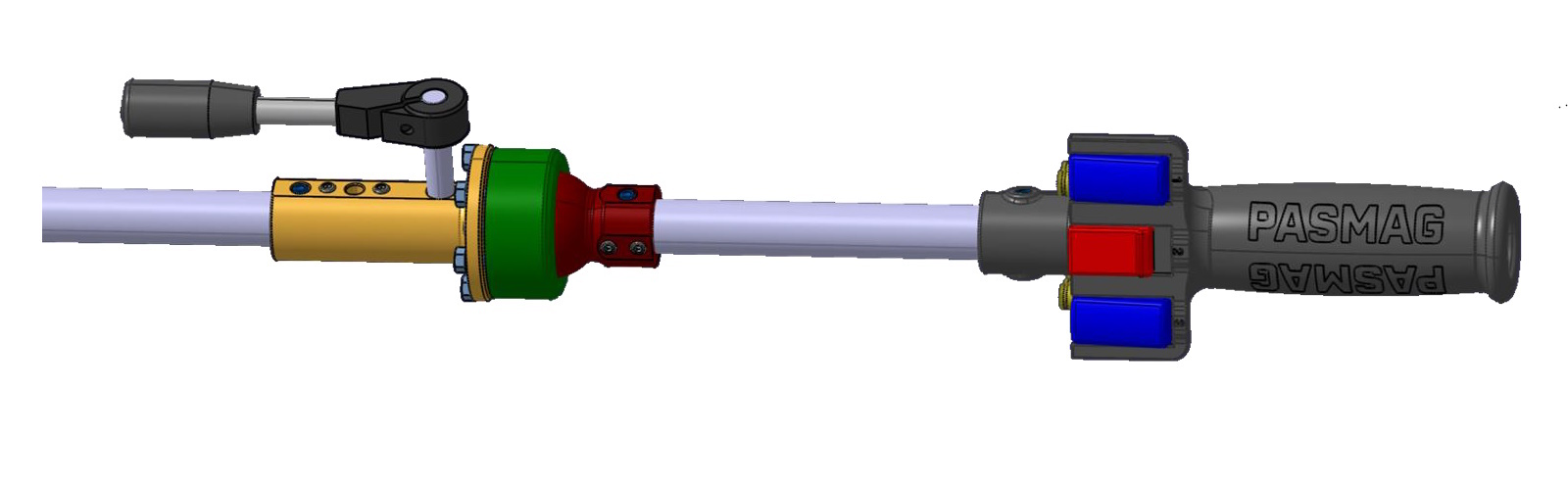

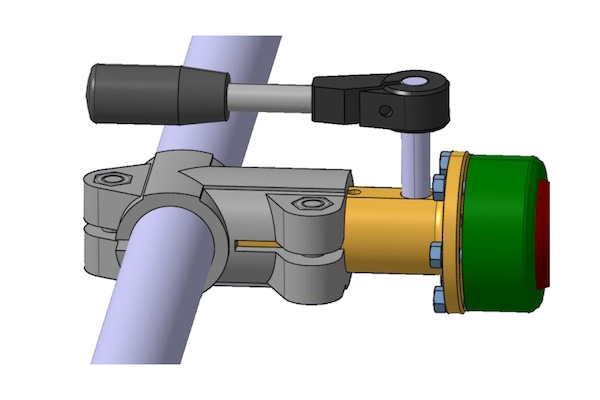

Kugelgelenk
mit optionalem Schnellspanner
- für die schnelle Einstellung der optimalen Bedien-Position
- hohe Klemmkraft bei kompaktem Design

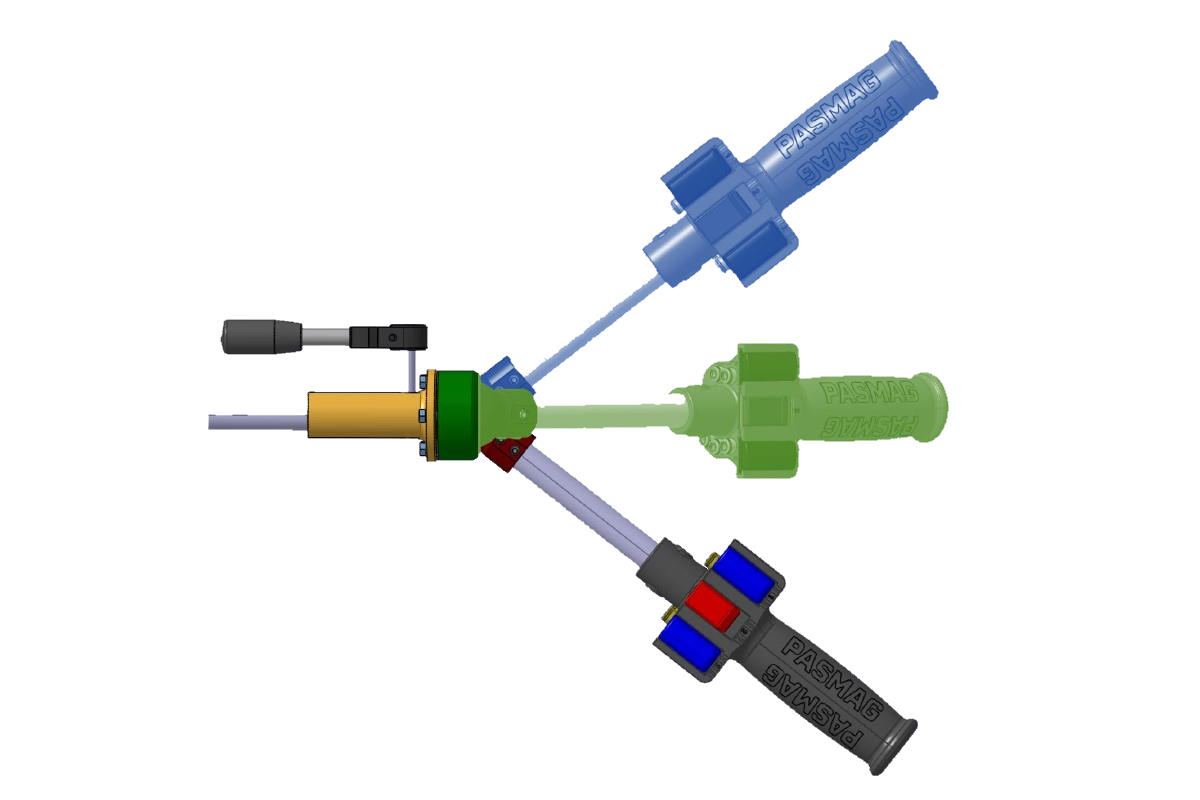

großer Verstellbereich (Raumwinkel von ±38°), Drehbar um die eigene Achse - einfach zu Handhaben

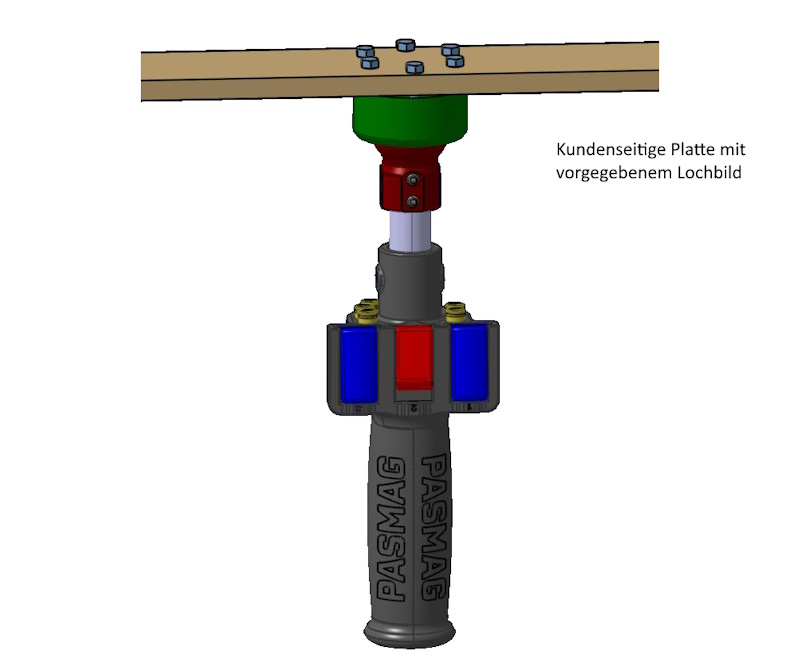

- flexible Anbindungsmöglichkeiten
Bezeichnung | Artikelnummer |
Kugelgelenk mit Schnellspanner | 100219 |
Kugelgelenk | 100220 |

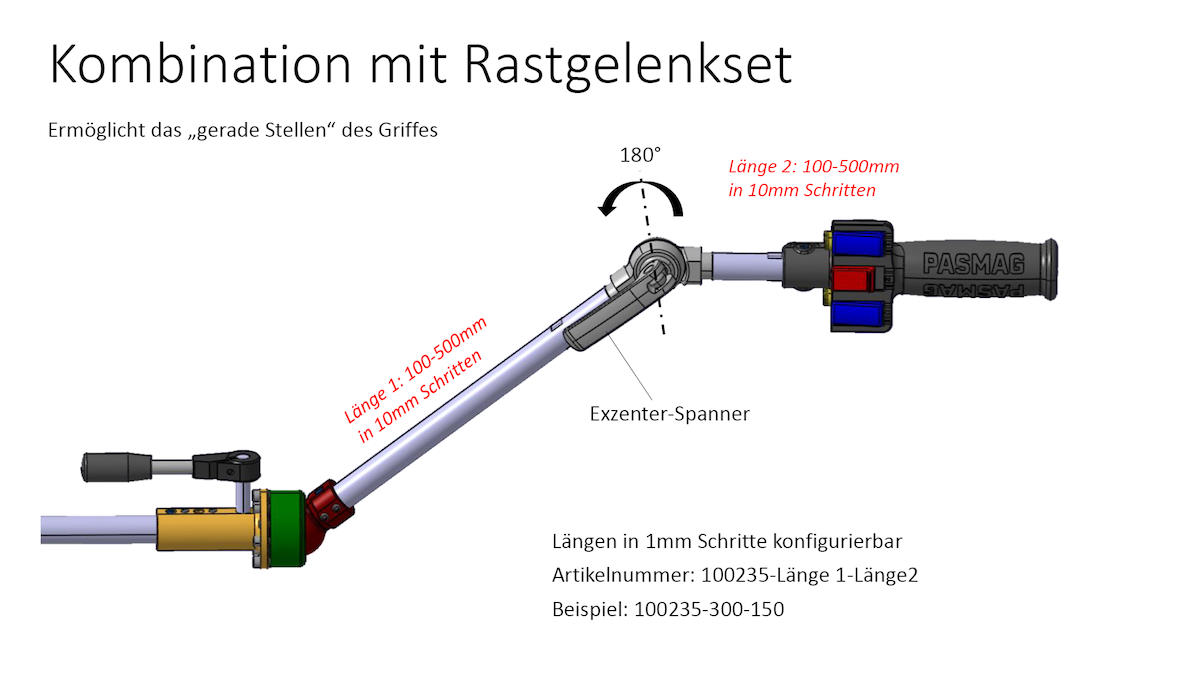

Rastergelenkset | 100235-Länge1-Länge2 |

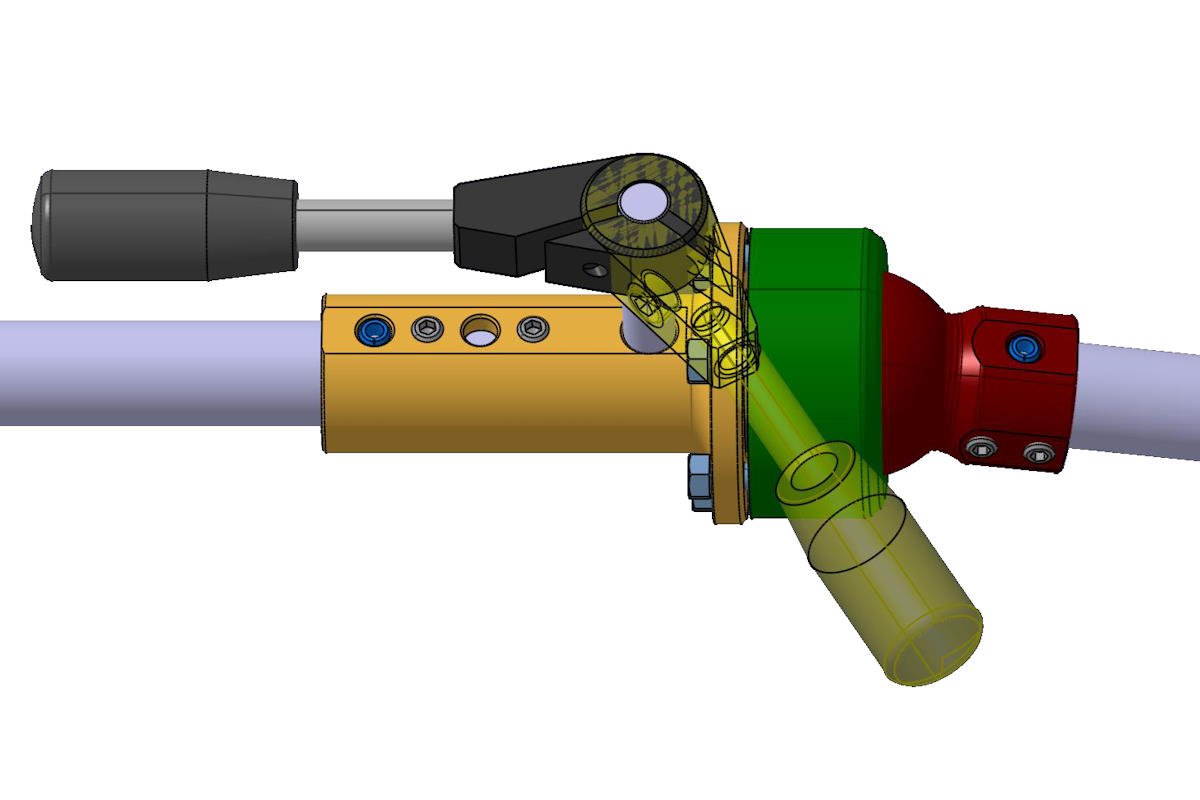

Schnellspanner
- für ein schnelles Verstellen der Griffposition durch den Bediener
- kompaktes Design mit hoher Klemmkraft durch Exzenterwelle
- die Hebelstellungen können auf den Anwendungsfall eingestellt werden (Klemmnabe)
- Artikelnummer: 100219

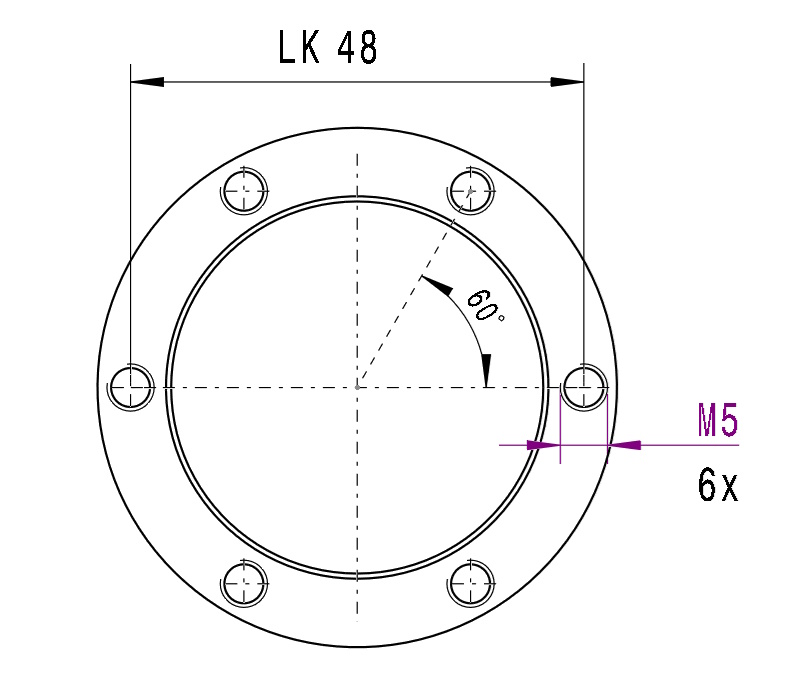

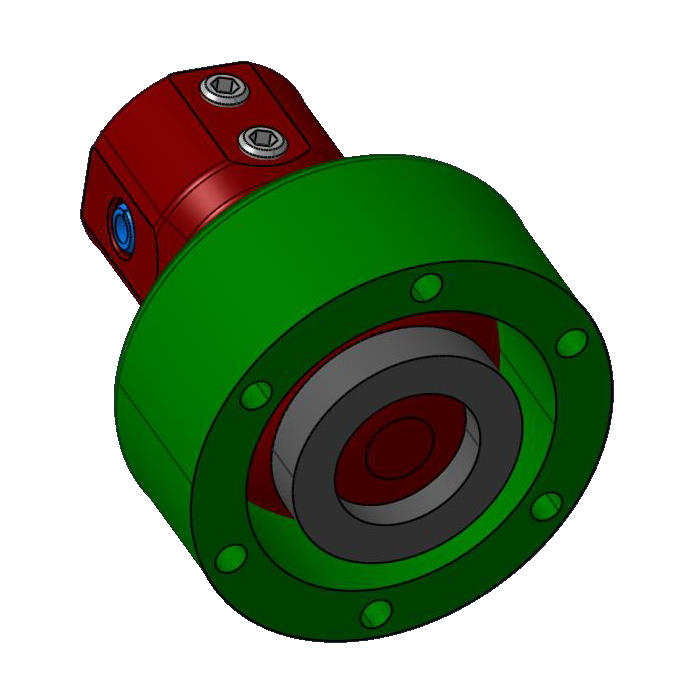

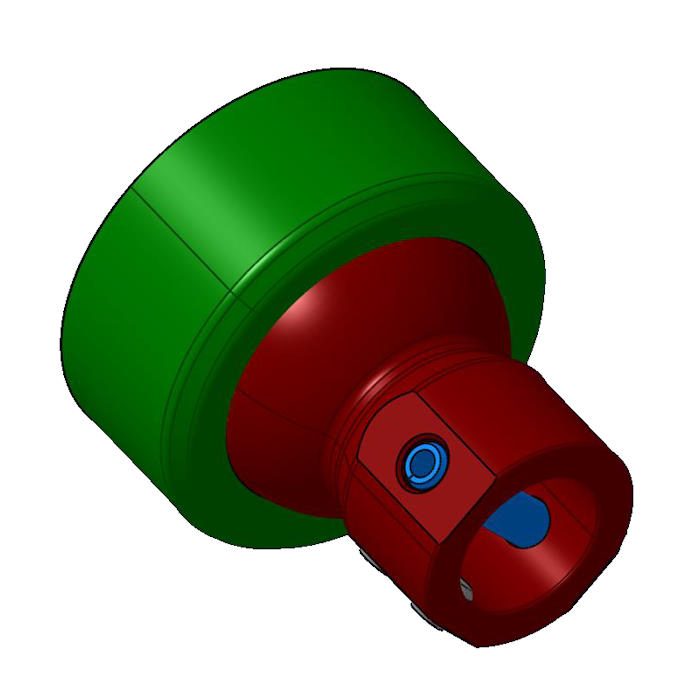

Kugelgelenk (ohne Schnellspanner)

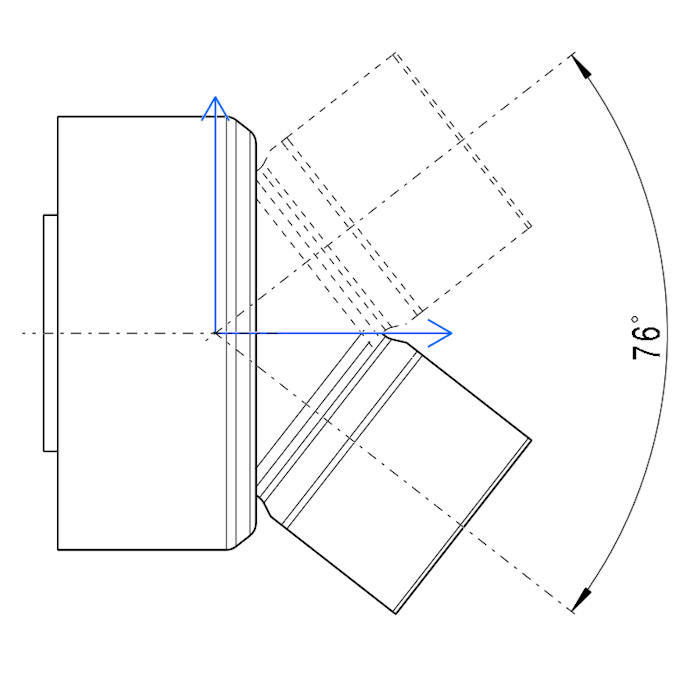

- Schwenkwinkel von 76° über den gesamten Umfang
- hohe Klemmkraft durch optimale Geometrien
- Anbindung Welle Ø20 h6 (Aufnahmelänge 50mm), axiale Sicherung durch verstiften oder Klemmschrauben
- Artikelnummer: 100220
