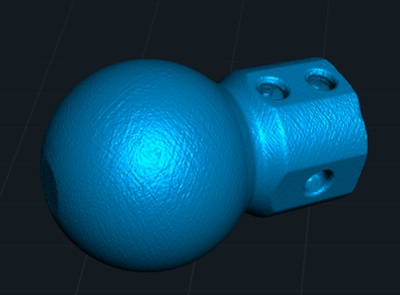

In vielen Fällen wird ein Volumenkörper benötigt. Die Konstruktion des CAD-Modells auf Basis des Scans übernehmen wir für Sie. Dabei dient der Scan als präzise Vorlage. Verschleiß, Beschädigungen oder geometrische Abweichungen, die beim Scan erfasst werden, können auf Wunsch bei der Modellierung korrigiert werden, um ein funktionsgerechtes CAD-Modell zu erzeugen.

Für spezifische Merkmale wie Bohrungen, Bolzen oder Nuten setzen wir bei Bedarf konventionelle Messmittel ein, um exakte Toleranzen zu ermitteln und in das CAD-Modell zu integrieren. Weiterführend bieten wir die Ableitung von 2D-Zeichnungen aus dem erstellten 3D-Modell an.

Die Tolerierung der relevanten Merkmale erfolgt in enger Abstimmung mit Ihnen, um Ihre individuellen Anforderungen optimal umzusetzen. Das fertige Modell erhalten Sie in den Formaten STP (neutrales 3D-Format) oder CATPart (native Datei für CATIA).

Ihr Vorteil

• Berührungslose Erfassung komplexer Geometrien
• Genauigkeit bis 0,01 mm
• Korrekturen nach Kundenwunsch möglich (z. B. bei Verschleiß oder Beschädigungen)
• Kombination mit konventionellen Messmethoden für präzise Toleranzen
• Ableitung von 2D-Zeichnungen inkl. individueller Tolerierung
• Schnelle und zuverlässige Datenbereitstellung
• Lieferung als STP oder CATPart-Datei

Technische Eckdaten

• Maximale Bauteilgröße: 500 × 500 × 500 mm (größere Teile auf Anfrage)
• Scanverfahren: Berührungslos mittels Lasertechnologie
• Datenformate: STL, OBJ, WRL, STP, CATPart

Jetzt anfragen

Sie möchten ein Bauteil digitalisieren lassen oder haben Fragen zum Ablauf?

Kontaktieren Sie uns – wir beraten Sie gerne persönlich.
